GH664B大四开四色胶印机

2008-05-09 00:00 来源：大族冠华责编：尤思佳

更多精彩资讯>>

小C专访｜正博总经理范

小C专访·炜冈股份董事

商品描述：

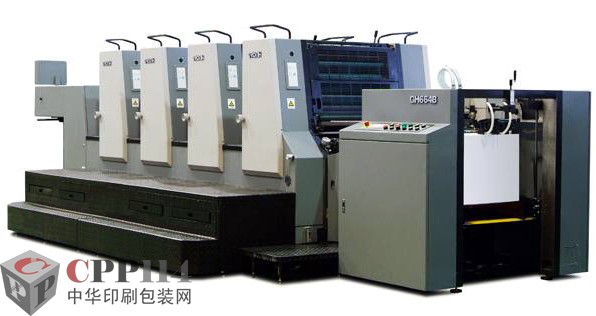

GH664B四开四色胶印机是大族冠华继GH524/GH564高档多色小胶印机之后，隆重推出的一款新型66幅面高档多色小胶印机。其可靠的产品质量和优越的使用性能，人性化人机界面、自动控制系统和13000转/小时的工作转速，成为国产高档四开四色胶印机的首选机型之一。

一、坚固的结构设计和充分的可靠性是大族冠华推出新产品的出发点

大族冠华多年来在印机设计和制造中累积丰富经验，对世界上著名胶印机厂家同类产品进行了深入分析研究，要想保证机器能够在13000转/小时的转速下稳定的工作，除了保证运转部件的回转精度以外，整台机器必须有一个足够稳定的整体结构。GH664B四开四色胶印机延续了在GH524/GH564上采用的两色组共用的整体机座结构，进一步加大了墙板的厚度，采用60mm厚的高强度铸铁墙板。坚固的铸铁底座和墙板，确保了机器整体结构的高强度、高刚度，提高了整机的抗冲击、抗震动能力，使机器在13000转/小时的高转速下运转平稳，从而保证印品质量

二、倍径压印滚筒和传纸滚筒上的牙垫高度调整机构，为印品质量提供了保障

为了确保印刷质量，GH664B四开四色胶印机选择了二倍径的压印滚筒和二倍径的传纸滚筒，一方面由于滚筒曲率半径的增大可以更有利于减少印刷过程中的纸张纵向拉伸，更容易保证印厚纸时的套印精度；另一方面二倍径的压印滚筒和二倍径的传纸滚筒使四色机的纸张印刷在色组间的交接次数减少到仅有7次，可以将纸张交接中所带来的套印误差的几率减少一半。此外，为了确保无论是薄纸还是厚纸板都能够实现平整地交接，GH664四开四色胶印机在传纸滚筒的叼纸压垫的下面设计了高度调整机构，可以有效地避免因纸厚的改变导致交接时因传纸滚筒的牙垫表面与压印滚筒的叼牙咬纸面不在同一高度上而将纸头压成波浪形，从而保证了印品的平整，有利于扩大机器的用纸厚度范围，用纸范围从0.04mm的薄纸到0.6mm的厚纸板。 GH664B四开四色胶印机大滚筒直径440mm，采用电弧喷涂镀铬新工艺，传纸滚筒表面采用防蹭脏纸。为了保证回转精度，滚筒轴承选用高精度轴承，并调整到最佳的游隙。

三、流畅的供纸装置和不停车收纸

GH664B四开四色胶印机采用后续纸飞达供纸机，供纸装置的设计充分考虑各方面因素以适应不同类型及幅面的承印材料，保证机器高速印刷时的供纸稳定性。吸纸控制箱采用了旋转气阀，确保气流顺畅。输纸板递纸辊上安装了机械式双张检测机构，在前规位配备了光电式双张控制器，保证送纸顺畅，减少纸张浪费，实现高速印刷。 GH664B四开四色胶印机采用了高台收纸，加大了收纸线路的长度，有利于保证画面油墨的干燥和防止蹭脏。收纸机构采用了由一排吸气型风扇构成的防纸张偏斜装置，以确保纸张在传输时保持平稳，提高印刷质量和缩短后序工时。纸张消卷器可以使向下卷边的纸张恢复平整。 GH664B四开四色胶印机特有的不�；罩交�，可以实现较高速印刷不停车收纸的操作要求。只要将一个二层用的收纸板插入收纸装置中，就可以在不停车的条件下，将印好的纸垛小车拖出，重新装入空的小车接纸。不仅可以提高工作效率，还可以有效地避免因停车和重新开车所可能带来的不必要的废页损失

四、完善的水墨系统设计为精美画面的再现提供了可靠保证

为了实现油墨的均匀传送和色彩的清晰再现，油墨的排列设计是经过电脑的分析与计算，总计使用了19根墨辊，并采用四种不同直径的靠版墨辊和4根串墨辊来为版面提供均匀稳定的墨膜，以提高印刷质量。供水部分采用了5根水辊连续供水方式，并且使用了独特的水斗辊反转给水的方式，为版面提供了稳定均匀的最少量的润版液。这种精细的供水调节与多墨辊匀墨系统的巧妙结合可以有效保障实地印刷和网点印刷的质量要求，完美再现色彩。

五、完善的耐久性和可靠性的设计理念

为了确�；髂芄怀ぞ玫乇３钟帕嫉挠∷⒅柿浚珿H664B四开四色胶印机除了在结构设计上增大刚性之外，还在每一个零件的强度和耐久性方面加强质量控制，保证机器可以长期使用而无须对主要部件做调整。例如在压印滚筒和传纸滚筒及收纸牙排上采用大直径的扭力杆牙轴，获得了更高的强度，在高速印刷时变形最小。不但保证了精确的套准，还大大降低色彩的不稳定性，从而避免在印刷大面积中灰过度色画面时产生色差废页。精密的外挂斜齿轮系统与墙板的距离更加靠近，使机器获得更大的运转刚度。全封闭的淋油润滑可以使齿轮传动及运转部位得到良好的润滑，保证机器的长期稳定工作。

六、高度的自动化设计不仅降低操作者的工作强度，同时也是机器优良性能的保证

为了更有效地满足短版彩印市场的需求，减少用户的辅助作业时间，减少印刷准备过程中的浪费，GH664B四开四色胶印机采用了电脑控制的自动上版自动卸版系统。同时还在每个色组上采用了印版的纵向、横向微调，以及印版的对角微调，所有这些调整都是通过机器上电脑的CP视窗的人机界面精确快速地实现，可以在不停车的状态下进行调整。为了保证用户的挂版精度，减少各种调整所造成的不必要的浪费，GH664B四开四色胶印机还配备了显微镜调准的打孔器（选购件），只要使用得当，四张印版几乎可以不做调整就能保证四色套准。每个色组的油墨和水量的控制也都可以在中央控制台上实现快速和精细的调整�；鞔咏降绞罩教�，全部走纸过程都在各种传感器的监控之下，一旦发生走纸不正常，机器都会自动停车报警。

七、中央控制台和机器上的CP视窗轻松实现人机对话

GH664B四开四色胶印机的人机对话系统采用中央控制台和CP视窗触摸屏，得到了进一步增强完善。从机器的参数设置，到水墨系统的调整，甚至到发生问题时的故障处理，都可以通过人机对话界面来实现。操作过程都是以数据化的方式来量化机器的每一项参数，因而可以使操作者避免操作盲目性。因为有高度自动化的设计配置做保证，GH664B四开四色胶印机几乎没有手柄操作，从上版卸版，天地和对角调整，到水墨量调整，都可以在中央控制台上通过人机对话实现。如果用户有需求，还可以配置中央控制台上的墨色�？叵低常貌僮髡咴谑滞耆徽茨奶跫峦瓿伤康鹘诤涂刂啤Ａ硗�，在设计上充分考虑了安全性，所有的安全罩、安全杆开关全部互锁。所有这一切也都可以在人机界面上直接看到，充分体现了GH664B四开四色胶印机的对话系统的人性化的设计理念。

八、机器的主要参数

　　最高印刷速度　13.000RPH

　　最低印刷速度　2.600RPH

　　纸垛高度进和出都是900

　　最大纸尺寸 480×660

　　最小纸尺寸 230×305

　　最大印刷尺寸 470×650

　　纸厚尺寸　　0.04~0.6

　　版尺寸　　　560×670

　　橡皮布尺寸　600×680

　　橡皮布衬纸尺寸　520×670

　　传纸滚筒防脏纸尺寸　505×670

　　板取板尺寸　760×570×15（不停车收纸用的）

　　整机重量：约15000kg

　　整机功率：20KW

　　★最高印刷速度由于纸厚、纸质、印刷内容等是不同的
