凯迪恩KDN-K3系列PLC控制六色曲面胶印机

2007-10-17 00:00 来源：中华印刷包装网责编：中华印刷包装网

更多精彩资讯>>

小C专访｜正博总经理范

小C专访·炜冈股份董事

一、概述

六色曲面胶印机主要用于塑料杯表面图案的印制，由于其可以印刷六种不同颜色的图案而得名，其印刷过程的自动化程度要求是很高的。北京凯迪恩自动化技术有限公司的技术人员经过对其原有工艺的了解学习，然后对其提出修改方案，经生产厂家技术人员的确认，最终确认KDN-K3系列的PLC完全可以实现其功能，并且我们还顺利实现了其调墨参数化、自动化的功能，解决了原六色机需人工反复调整墨量的难题，并将其一套伺服系统用简单的调速系统加以替代，为客户节省了成本。增加了与触摸屏的连接，使整个的操作系统显得更加的简单明了。

二、系统硬件配置
CPU：KDN-K306-24DT14点输入10点晶体管输出；
开关量输入模块：KDN-K321-16DX16开关量输入模块1块；
模拟量输出模块：KDN-K332-02IV2路模拟量输出模块5块；
开关量输出模块：KDN-K322-08DT8路开关量输出模块1块；
KDN-K322-16DT16路开关量输出模块2块；

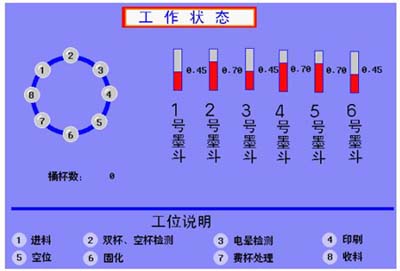

触摸屏：MT506S状态显示、参数设置、手动操作、产品简介。

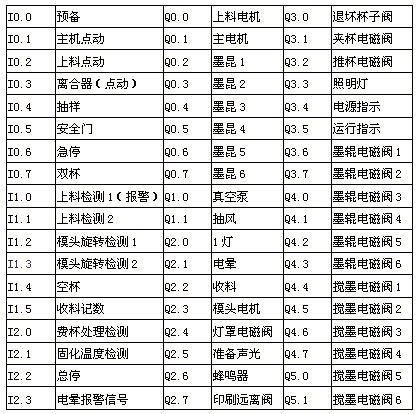

三、KDN-K3主要I/O点分配

四、工艺说明

1．主机部分：主要分八个工位

2．工艺流程：

按下启动按钮，机器运转，开始上杯，杯子要经过八个工位。如检测到双杯，马上停机，同时印刷部分与主机脱开，如检测到空杯时只需将印刷部分与主机脱开。但二者任其一种发生，电晕机需停止输出；如检测到破杯或被电晕机击穿的杯子时，印刷部分马上与主机脱离，并此杯作为废杯在7号工位处理；当出现模头停转的现象时，电晕机将不能工作，同时主机要停转，并伴有声光报警输出；在固化工位时，如温度低于80度时，所有经过固化工位的杯子作废杯处理。最后到达收料工位，收料。

注意:上料电机、主电机、收料电机必须同步运行。

五、结束语

PLC在机器设备中有着广泛的应用，PLC的使用，大大提高了机械设备控制系统自动化水平和可靠性。此次KDN-K3系列PLC在六色胶印机上的成功应用表明凯迪恩公司生产小型可编程控制器已经具备了进军印刷机械这种高端应用的能力，也再次印证国产PLC完全具有与国际主流品牌相同的高品质。
