关于CTP的直线输出螺旋校正

2012-03-29 09:50 来源：爱司凯责编：江佳

摘要：: 针对这个平行四边形的问题印刷配件，CTP制版设备必须要有补偿校正这个失真的功能，从而使得在输出印版产生至上而下是一条直线。

更多精彩资讯>>

小C专访｜正博总经理范

小C专访·炜冈股份董事

　　【CPP114】讯：如果有一天印后工艺，您拿起一张印张正对着灯光观察，细心的您会发现，其中有一条从咬口贯穿到拖稍的直线，现在印刷出来却变成了一条斜线，如果你遇到一个比较挑剔的买家电子监管码，这批印品可能面临着扣款，坏一点的话，可能买家不收货了。此时，气匆匆的你，跑到印刷车间电子监管码，质问师傅，是不是纸张变形了，又或者将印版拉变形了，可印版是使用了CTP制版，孔位也使用了十字对位打孔RFID，应该很准的啦！师傅没错，制版人员也没有错，到时底问题出在哪里，出在哪里呢？

　　我们知道现在市场上大多数CTP制版机，无论是热敏还是UV都是基于外鼓式的设计科印报告，这种以最接近印刷机的方式弯曲和夹持印版，可曝光出完全一致的高品质网点；但基于这种外鼓式的设计结构，在输出从上至下的满版直线时会产生X方向的直线偏移，导致直线最终曝光至印版后是一条斜线，通俗地说如果要曝光一个矩形高宝，而现在曝光出来的是一个平行四边形，对于一般的纸张印刷品，这个偏差可以忽略不计，但对于质量要求比较高的印刷品，这个偏差可能会很给你造成具大的损失。

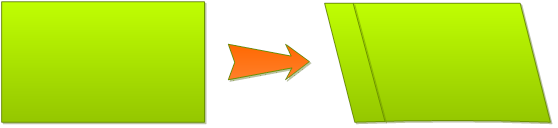

图1：矩形——平行四边形

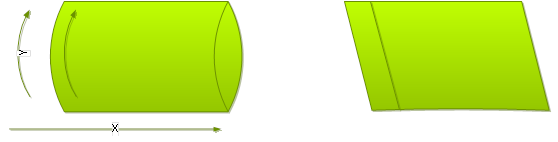

图2：曝光扫描——印版结果

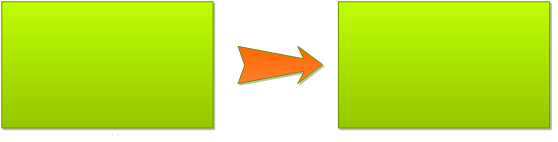

　　针对这个平行四边形的问题印刷配件，CTP制版设备必须要有补偿校正这个失真的功能，从而使得在输出印版产生至上而下是一条直线。

　　爱司凯的研发工程师一早已知道了这个问题的存在，从而一早就研发了这个直线输出螺旋校正功能，工程们通过精确的计算，将这个功能无缝地嵌入到设备控制中柯尼卡美能达，让用户在输出印版时，实现最完美的直线。
